PVC -Stapelstapel -Tür

PVC -Stofffaltungstür kann in großer Größe hergestellt werden, um die Anforderungen an große Größenöffnungen in Flugzeughangars, Werft, große Maschinen und Bergbauindustrie zu erfüllen. Die Tür besteht aus Doppelschicht -PVC -Stoffvorhang, und die Mitte ist ein starkes Stahlrohrgerüst, um eine hervorragende Windbeständigkeit zu erzielen. Der Türvorhang bewegt sich auf und ab, indem sie zusammenfalten. An zwei Seiten benötigt es keinen großen Platz, um eine solche Hangartür vom Typ PVC -Stoff oder die Werft -Tür zu installieren. In einigen Projekten ist ein solcher Nebenraum sehr begrenzt, daher ist dies eine gute Wahl in einer solchen Situation.

1. Fahr- und Übertragungssystem :

Marke: Europa Marke Sanma oder Sew oder Kaicheng

1．1． Technische Daten (nur als Referenz):

2． Drahtseilschlag: Aus Basis, Rollen, Zahnradrückbau und konischem Bremshebemotor.

1．3． Omron Safety Sensor ist zur Sicherheit am Ende des Stahlkabels installiert.

1．4． Der Stopper wird auf der Walze installiert, um das Öffnungs- und Schließungslimit zu steuern.

1．5． Am unteren Skelett werden zwei Hebepunkte für das Notebenen bei Systemfehlern hergestellt.

2 ． Steuerungssystem :

Französische Marke Schneider -Wechselrichtersteuerungssystem

2．1． Wenn das Steuerungssystem nicht funktioniert, kann es den Motor selbst sperren.

2．2． Eingebautes Stopper steuern die Öffnung und Schließen am festgelegten Grenze von oberen und unten.

2．3. Zwei Steuerkästen für eine Tür, die sowohl außen als auch innen installiert sind. Und Optikalarm ist in der Steuerkiste installiert.

2．4. Wasserdicht

2．5. Bedienfeld: Drei Tasten: Nach oben/unten/Stopp

3. Türkörper :

3.1. besteht aus horizontalem Skelett, oberem Skelett und unteren Skelett. Das untere Skelett ist mit PVC -Stoff für die Dichtungsstruktur bedeckt. Säulen und Strahlen von zwei Seiten und Oberseite sind mit Farbstahlfliesen als Siegel bedeckt.

3.2. Das Panel besteht aus Doppelschicht-Hochfest-PVC-Stoff. Mitte des PVC -Stoffes befindet sich horizontales Stahlskelett, um das Panel durchzusetzen.

3.3. Technische Daten von PVC Fabric PVC:

4 ． Sicherheitsvorrichtungen :

4.1. Technische Sicherheit:

Das Design der Mega -Tür entspricht sowohl dem internationalen Standard als auch dem Nationalstandard von China. Stärke, Ablenkung, interne Kraft und Stabilität werden streng berechnet. Komponenten und Grundmaterial stammen alle von angesehenen Lieferanten in China.

4.2. Sicherheitssenor und Alarmsystem für Schalllicht:

l Schalllichtalarme geben Signale, um das vorbeifahrende Menschen oder Fahrzeuge zu erinnern, wenn sich die Tür öffnet oder schließt

L Der untere Stopper befindet sich am unteren Rand von zwei Führungsschienen. Sobald die Tür in der Nähe des Bodens schließt, kann der Stopper sie erkennen und die Tür stoppen.

L oberer Stopper ist am Boden des oberen Strahls installiert. Sobald sich die Tür in der Nähe der Oberseite öffnet, kann der Stopper sie erkennen und die Tür stoppen

4.3． Unfallverbindungssicherheitssystem:

Der Sturzanschluss (Deutschland Ouma Tech) wird installiert, um Unfallfälle zu verhindern und Schäden am menschlichen oder sonstigen Ziel unter der Tür zu vermeiden.

Technische Daten wie folgende Tabelle:

5. Stahlkonstruktion :

5．1 Materialmarke: Baostel -Gruppe （Beste Marke in China） ； Oberflächenprozess: Malerei

6. Dichtungsstruktur :

6．1. Die Struktur der Gummisiegel ist auf der Unterseite der Türplatte installiert. Führungsschienen sind versiegelt

mit PVC -Stoff und Farbstahlfliesen. Die Dichtungsstruktur kann Insekten oder Staub verhindern.

7 ． Windbeständigkeit :

7．1．overall Windlast: 66.42—72.38 10n/m2

7．2. Dynamischer Windwiderstand: Klasse 11; Windgeschwindigkeit: 28,5-32,6 m/s

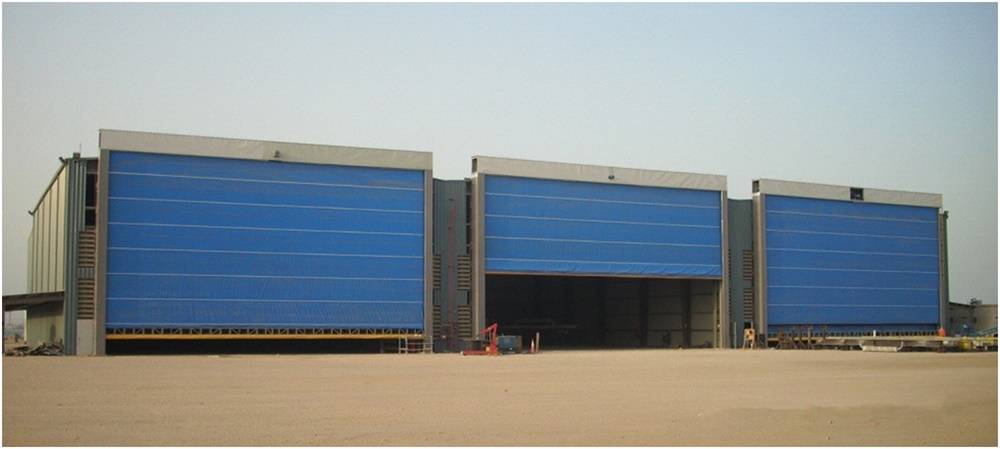

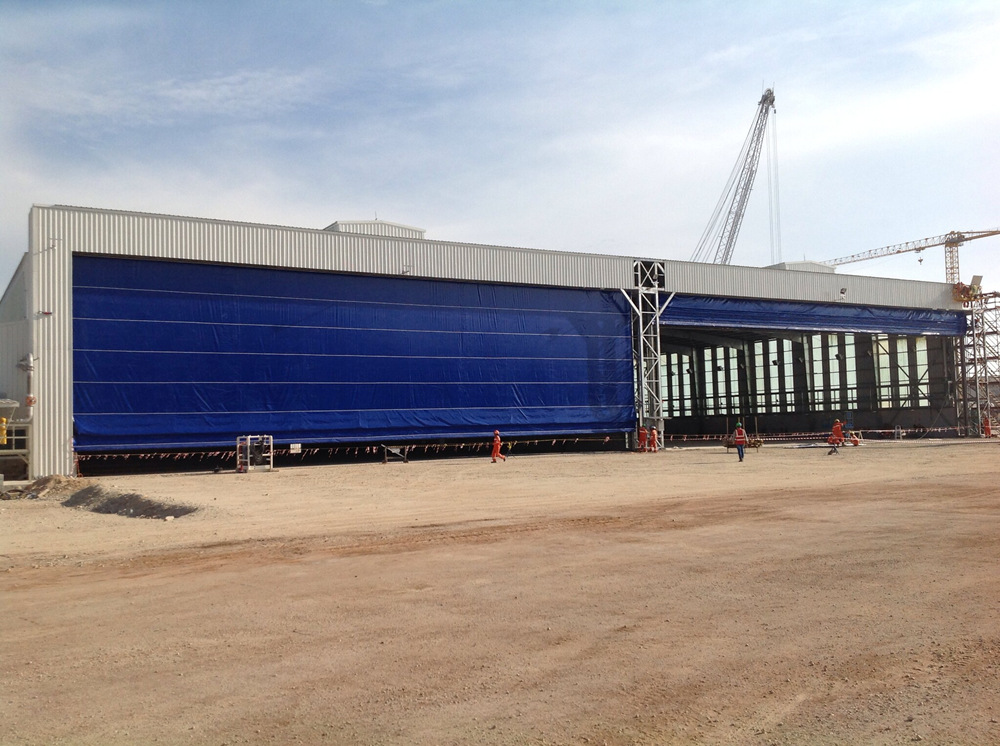

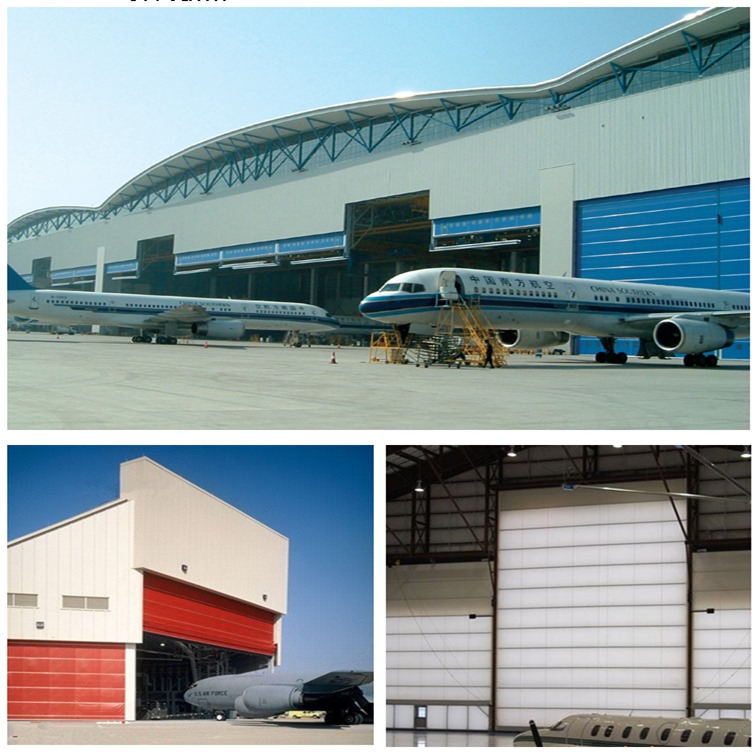

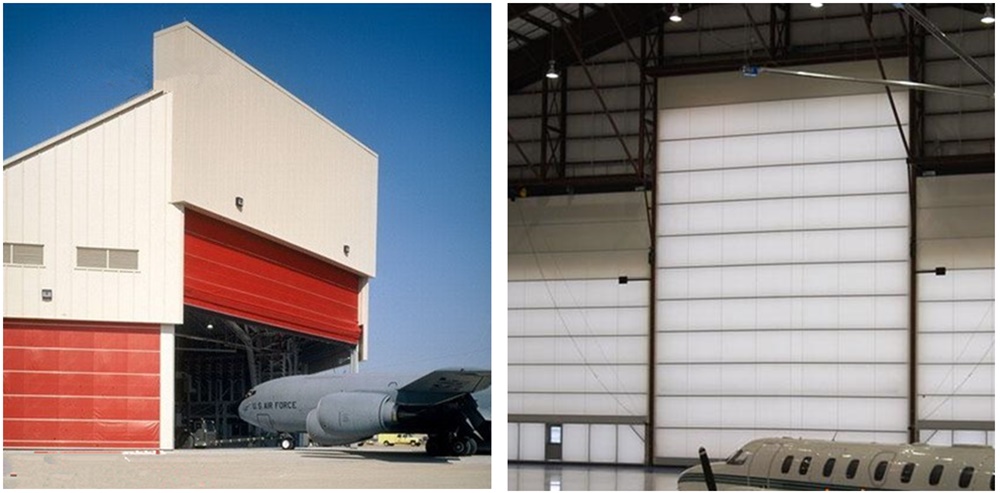

8. Projektfälle :
